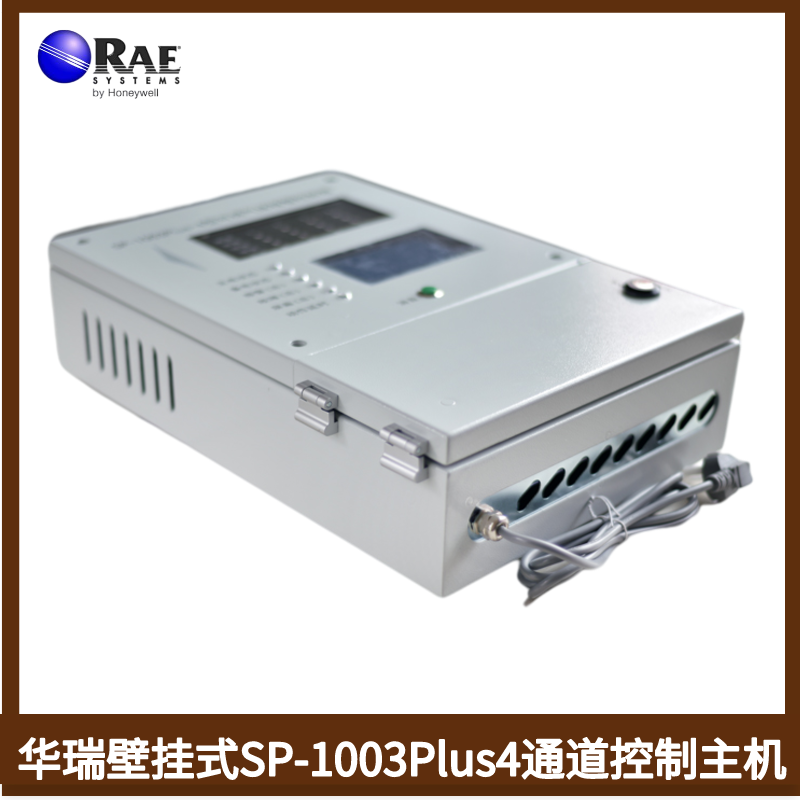

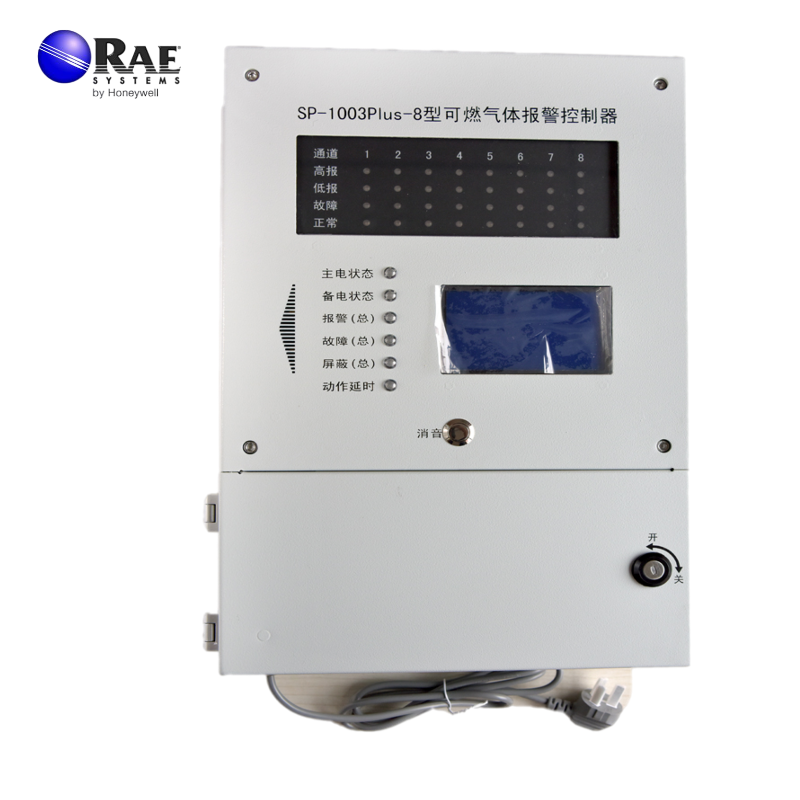

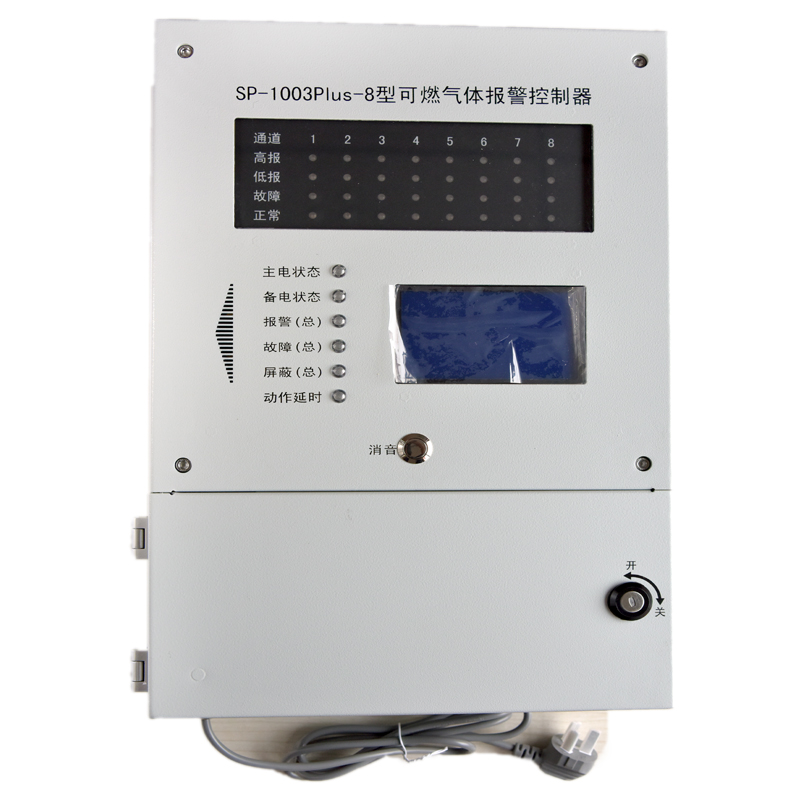

SP-1003 Plus 系列采用壁挂式安装方式的可燃气体报警控制器，具有安装简单、操作
方便的特点。华瑞SP-1003Plus-4型控制器适用于各种标准 4～20mA 信号的测量与控制。该控制器还具有现场声光报警，报警记录存储、查询，可编程报警及故障开关量输出等功能，可灵活控制外部报警、排风及其它外部设备。
主要特点
•控制器的 CPU 采用 ARM，运算速度快、精度高、可靠性强，工作稳定
•主、辅显示区分开，直观、清晰
•主显示区采用大屏幕点阵LCD液晶，实时显示气体浓度、报警部位、系统时间等信息，
•中文操作菜单
•辅显示区采用高亮 LED 显示，指示报警信息
•多种信号输出，可方便接入 PLC/DCS 等工控系统及外部设备
•现场声光指示，可直观、清晰的为管理人员提供当前被监测环境危险级别信息
•两级报警值设定，不同声光信号指示不同报警级别
•报警声压级可设定 65dB、95dB、115dB
•华瑞SP-1003Plus-4型控制器可存储 1000 条以上报警记录，便于查询、管理
•具有锁定显示和自检功能，便于维修
•带备用电源，保证主电被切断后，依然可正常工作 2h 以上
•具有备电欠压报警功能，报警时间大于 1h
•独立的用户操作区，接线简单、明了
•提供安装板，方便用户选择任意合适的位置固定
•满足 GB16808-2008 标准
应用领域
•石油、化工
•冶金、矿业
•消防、燃气
•环保
•电力、通讯
•造纸、印染
•粮食储备
•城市供水
•污水处理
•食品
•科研、教育
•国防
技术参数
工作电源 220VAC +10%，-15% ；50Hz ±5Hz
额定工作电流 1A 24VDC
备用电源 24VDC，7.2Ah
输出电源 24VDC，500mA
工作方式 巡检
功率 80W （满载）
输入信号 4~20mA （2 线 /3 线 检测器）
输出 / 报警 4~20mA（可选）
报警记录 首报通道号显示、报警部位显示、报警事件记录、时间、浓度等
报警设定 越限报警（高于设定值报警，两级可设）；
区间报警（适用于氧气）
报警功能 各级独立的 LED 灯指示和不同频率的声响报警区分不同报警等级，报警声压级可设定（65dB、95dB、115dB）
报警输出 3 个公共继电器，分别为公共一级、公共二级、公共故障报警继电器输出，2 个可编程继电器
触点容量 220VAC,
通讯接口 RS-485 MODBUS
RS-485 MODBUS（RS-232）
环境温度 -20℃ ~+55℃
环境湿度 0~99% RH（无凝露）
环境压力 86~106kPa
显示方式 240×128 点阵 LCD，带蓝背光
分辨率 根据量程而定
测量精度 ＜ ±1%
外形尺寸 8/16型500mm×335mm×125mm（HWD）
外壳颜色 灰
重量 8/16型15kg
CCCF 073124850338R0M
基本配置
产品型号 SP-1003Plus-4 SP-1003Plus-8 SP-1003Plus-16
通道数量 4 8 16
安装方式 壁挂安装 壁挂安装 壁挂安装
华瑞SP-1003Plus-4型控制器 可选配置
可选配置 4~20mA 同步输出模块
